         岫巖縣體育館位于遼寧省鞍山市，占地7.92萬平方米，總建筑面積1.13萬平方米，形狀是矩形，可容納3000名觀眾，主要功能為比賽，兼顧體育娛樂、會議等功能，作為岫巖縣體育賽事開展及群眾文化生活的重要場所之一。

一、聲學裝飾方案

1、建筑聲學與裝飾的結合

良好的音質效果對于體育館來說是必須的，因?yàn)檫m當?shù)恼Z言清晰度是保證場所內正常使用的前提條件之一。聲學材料的合理布置是使場館音質改善的最有效的手段，建筑聲學與室內裝飾有機結合，裝飾性與實用性兼而有之。

本方案從建筑聲學角度介入設計，在建聲原理的基礎上通過嚴謹?shù)挠嬎?，確定聲學裝飾材料的選型、布局和安裝構造，控制場所內的混響時間，為空間裝飾設計及施工工藝提供科學有效的依據。

2、場所聲學計算初始條件

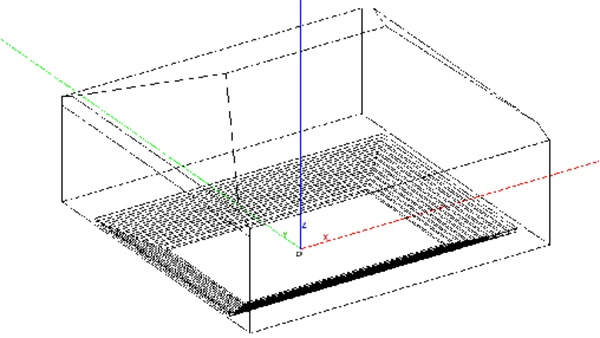

體育館平面呈一矩形，剖面為不規則幾何形，館內頂面鋼架距離建筑地面最高高度為35m，縱長56.7m。館內有效容積為79185m3，總表面積為11340㎡，預計容納人數3000人。

二、頂面方案

體育館的使用要求和觀演要求決定了其最低凈高不會太低，這使得體育館容積偏大，室內混響時間更長，并且往往為了節省吊頂費用，減輕頂棚結構負荷，通常會采用暴露網架的做法，沒有了整體性的吊頂對中低頻吸收，達到同樣的混響時間需要用更多的吸音材料。因此，對于頂棚的聲學處理，以利用高效率的吸音材料進行吸聲處理為主。設計擬用強吸聲的空間吸聲體吊掛于頂棚鋼架之下，距離鋼架1m，使用數量1800㎡。

三、墻面方案

體育館容積大，且每座容積較大，很多情況下會部分觀眾缺席。因此，觀眾吸聲所占比率較小，為控制館內混響時間必須使用較多的吸音材料或者結構。并且大多數體育館由于座位升起、墻身開窗面積過大等狀況，場館內墻面可做聲學處理面積少，為此須充分利用好可做吸聲的墻面。設計擬用槽鋁吸聲結構對墻面進行聲學處理，使用面積4000㎡，后填≥50mm厚吸聲棉，預留空腔≥100mm。

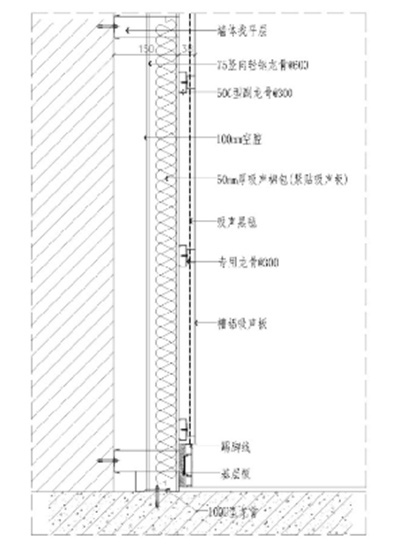

槽鋁吸聲結構豎剖圖

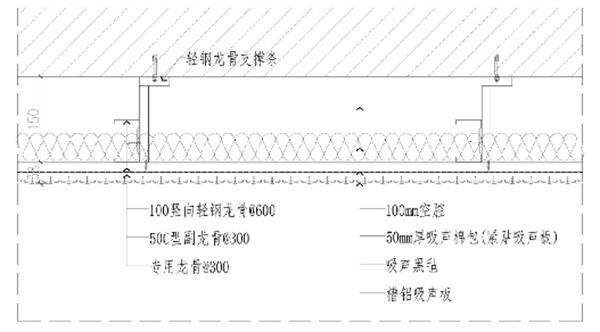

槽鋁吸聲結構橫剖圖

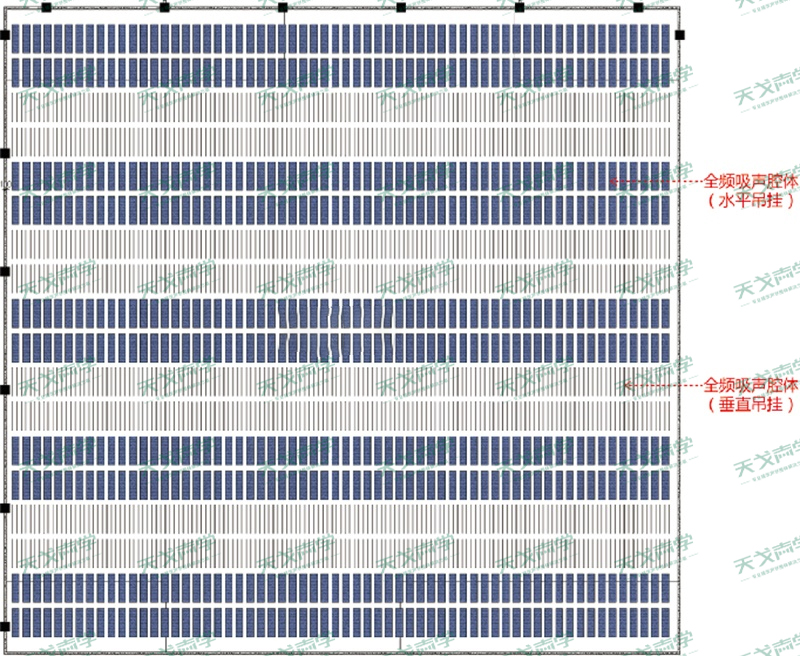

體育館頂面聲學材料布置示意圖

體育館墻面聲學材料布置示意圖

空間吸聲體性能參數

結構：1.0mm厚以上鋁質邊框內置高密度吸聲棉，外包不燃玻纖布；

有害物質限量符合《建筑材料放射性核素限量》的全部技術指標的要求；

材料燃燒性能等級：A級；

環保等級達到《室內裝飾裝修材料人造板及其制品中甲醛釋放限量》標準E1級；

產品質量輕，對屋面結構荷載負擔小，搬運及安裝方便。

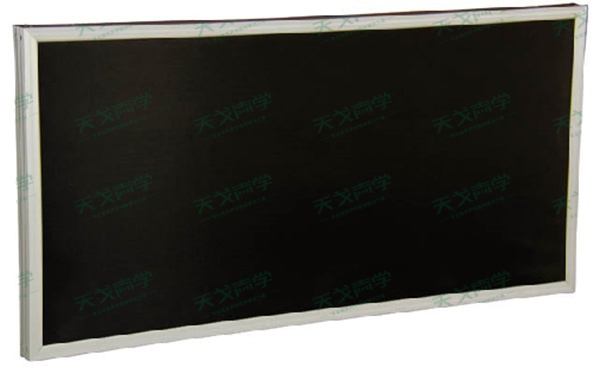

空間吸聲體產品圖片

槽鋁吸聲結構性能參數

結構：50mm厚吸聲棉包+吸聲黑氈+槽鋁吸音板

有害物質限量符合《建筑材料放射性核素限量》的全部技術指標的要求；

材料燃燒性能等級：A級；

環保等級達到《室內裝飾裝修材料人造板及其制品中甲醛釋放限量》標準E1級；

防潮：優質鋁材加工而成，防潮、防腐性能良好，易于清潔保養；

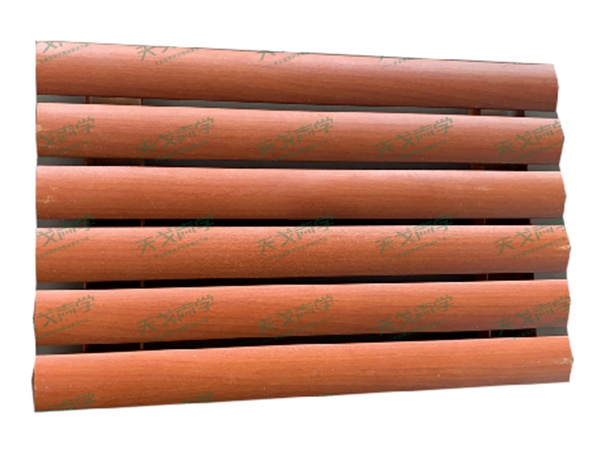

槽鋁吸聲結構產品圖片

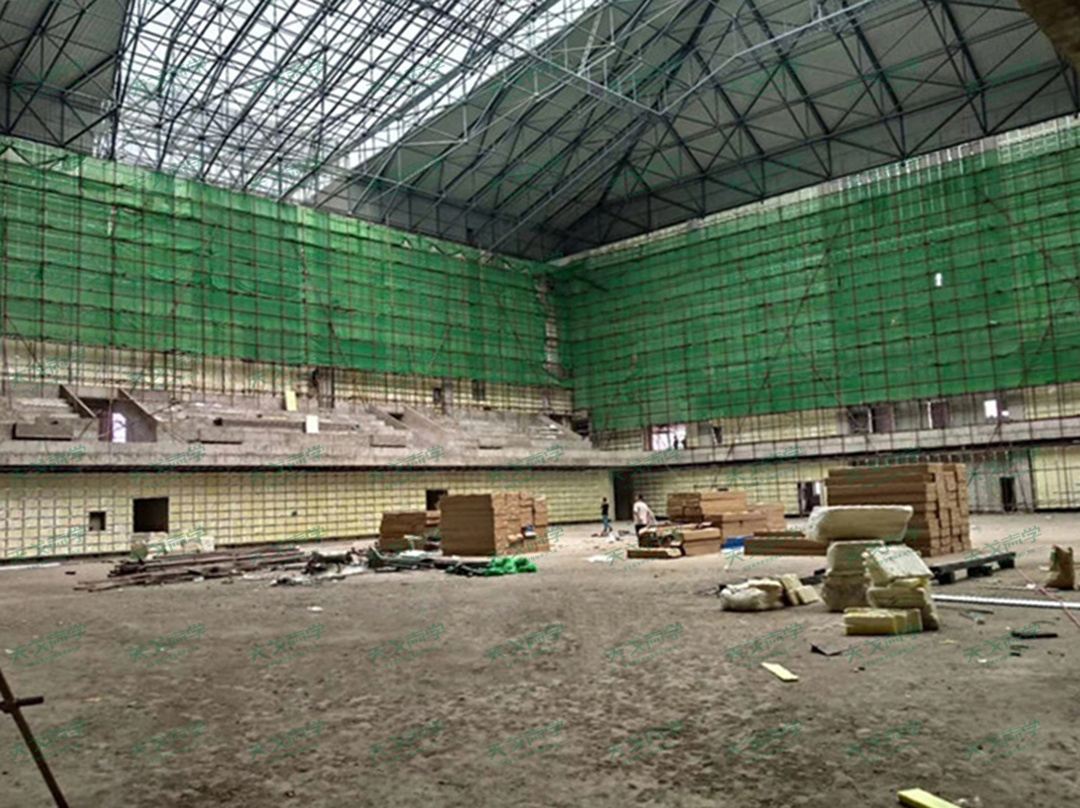

岫巖縣體育館施工圖-1

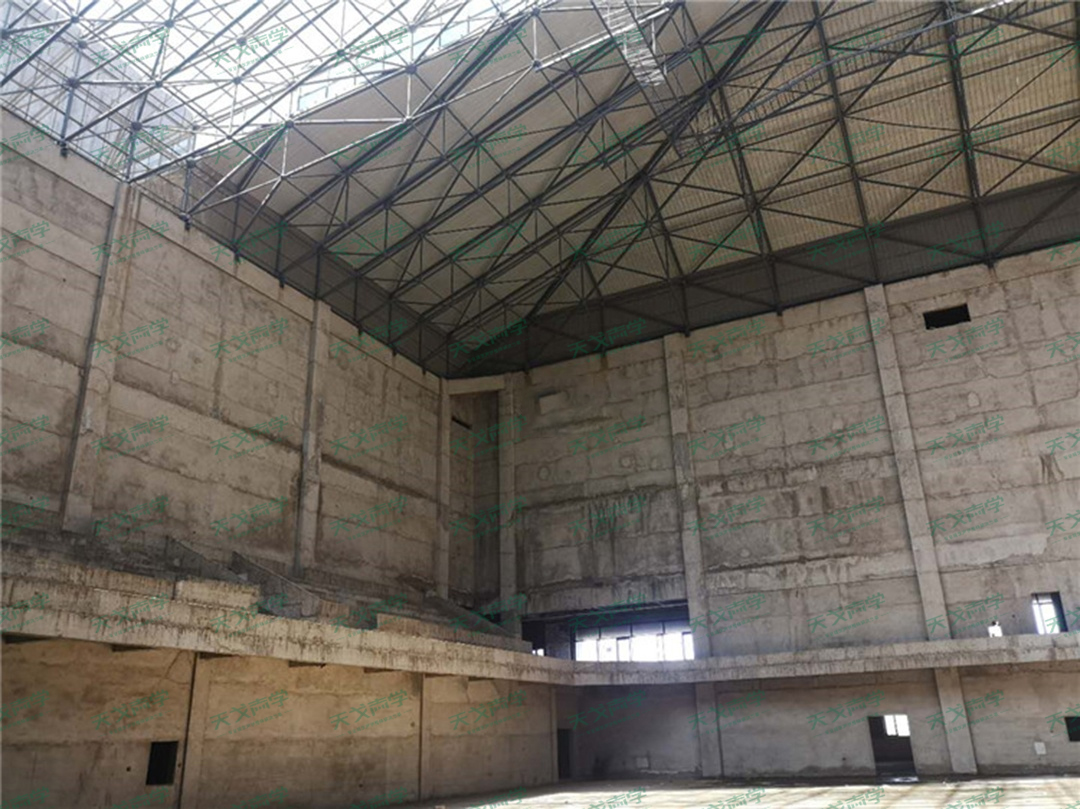

岫巖縣體育館施工圖-2
