1.工程概況：報告廳建筑平面面積約有265㎡，空間高約4.2m，容積達到990m3，其使用功能為：開會、視頻觀看等，其要求現場聲音有足夠的響度、聽音清晰，無回聲和顫動回聲等聲學缺陷。

設計范圍：265平方大空間（其中包含會議室、簽約室，因大空間的標準比小標準吸聲要求更高，故在此選用大空間）、設備間。

圖 1  報告廳區域立面示意圖

2.設計標準或依據

2.1中華人民共和國國家標準GB3096-2008《聲環境質量標準》；

2.2中華人民共和國國家標準GB22337-2008《社會生活環境噪聲排放標準》；

2.3國家建筑標準設計圖集08J931《建筑隔聲與吸聲構造》；

2.4中華人民共和國國家標準GB/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》；

3.報告廳音質設計

報告廳的主要功能為了公司的大型會議、視頻觀看等活動，故報告廳必須有良好的語言清晰度，聲場均勻，沒有明顯的回聲、顫動回聲、多重回聲等聲學缺陷。報告廳室內裝飾要求較高，除了要滿足聲學設計，也需要使報告廳內豪有典雅的裝飾設計理念，并兼顧報告廳的音質效果，爭取達到裝飾效果與聲學效果達到統一。

3.1 報告廳的音質設計指標

       報告廳基本參數：

表 1  空間參數表

混響時間中頻混響時間（秒）：f=500~1kHz，RT=0.8; ±0.1秒，其它頻率與中頻的混響時間比值及混響時間見下表2和表3：

表 2  全頻混響時間及混響時間比值

表 3  報告廳全頻滿場混響時間

注：以上為至少要求達到的混響時間指標。

4. 室內混響時間的計算：

（1）混響時間的計算公式為：

其中，室內平均吸聲系數α：

式中：V ——房間容積，m3；              S ——室內總表面積，m 2；

α ——室內平均吸聲系數；          m ——空氣中聲衰減系數（M－1）；

S i ——室內各部分的表面積，m2；   α i ——與表面Si對應的吸聲系數；

N j ——人或物體的數量，m2；       α j —— 與Ni對應的吸聲系數。

4.1.1 報告廳混響時間計算

整個報告廳內混響時間計算中，主要吸聲量分為：空氣吸聲量、座椅、裝飾材料吸聲量、需增加的聲學材料吸聲量。

（1） 空氣吸聲量的計算：

空氣主要對中、高頻聲有一定的吸收作用，其低頻吸聲系數均忽略不計。具體吸聲量計算見下表：

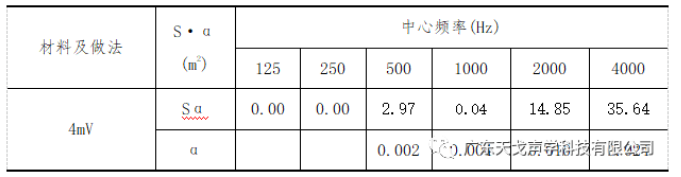

表 4  空氣吸聲量

注：空氣衰減系數4m取值，條件為溫度為20℃，相對濕度50%。數據來源《建筑聲學設計原理/吳碩賢主編》（北京：中國建筑工業出版社，2000）（2） 裝飾吸聲量的計算：

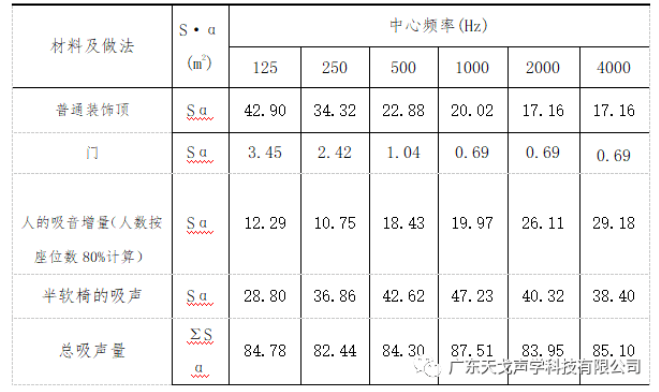

表 5 裝飾材料總吸聲量

 （3） 方案建議：

天花造型采用石膏板裝飾吊頂，裝飾效果結合原來的風格大致不變。通過無妨吸聲板和木飾面板的結合，造型擴散的調整，聲場均勻，給室內提供一個豐富早期反射聲。吸聲的布置詳見CAD布置圖。

墻面：建議墻面安裝84mm紅玻圓孔吸聲板、木飾面板和25mm鋁結構吸聲板（后置50mm紅色玻璃吸聲棉），安裝位置布置詳見CAD布置圖，裝飾效果結合原來的風格大致不變。

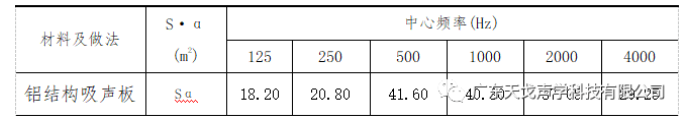

            （4） 吸聲材料的吸聲量：

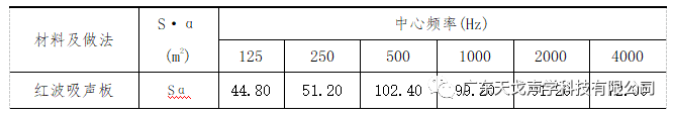

            （5）吸聲材料的吸聲量：

5. 設計方案計算結果

將房間內已有的空氣、座椅、裝飾面等裝修材料的吸聲量、需補充的吸聲材料的吸聲量,根據上面計算出的總吸聲量，計算出室內平均吸聲系數和各頻率的混響時間：

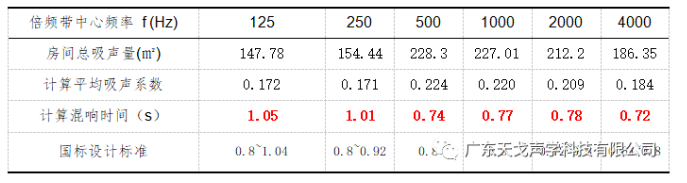

報告廳混響時間計算表

注：計算結果允許±0.1秒的誤差。全頻的混響時間計算的結果符合設計指標要求。

總結：根據上述計算，吸聲板6個頻率的吸收的聲音量，滿足該滿足報告廳國標GB/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》的聲場要求。特別是低頻的處理。

   6.材料性能參數

         25mm布藝吸聲板

(1) 成品。

(2) 結構：鋁合金邊框、內置紅色玻璃吸聲棉，外包吸聲襯布，難燃吸聲布飾面。

(3) 防火性能：B1級難燃。

(4) 甲醛釋放量≤0.6mg/L，滿足《室內裝飾裝修材料 人造板及其制品中甲醛釋放量》（GB18580-2001）E1類標準要求。

(5) 24小時釋放的玻璃纖維顆粒釋放量為≤0.014mg/m³，優于國標限值0.15 mg/m³的指標；

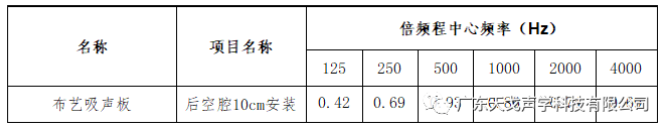

(6) 產品吸聲系數如下：

紅玻吸音結構：

(1) 木紋飾板，A級防火紅色基層。

(2) 結構：15mm木質穿孔吸聲板，穿孔率≥11%。安裝龍骨中內置75mm吸聲棉。

(3) 防火性能可達A1級難燃。

(4) 24小時釋放的玻璃纖維顆粒釋放量為0.01 mg/m3，優于國標限值0.15 mg/m3的指標。

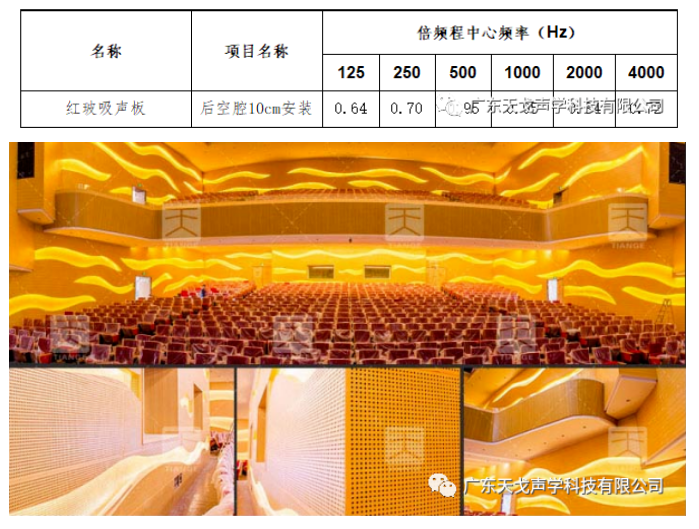

(5) 產品吸聲系數要求如下：

附    錄

1  名詞術語

混響時間 Reverberation time（簡稱“T₆₀”）：室內聲音達到穩定狀態，平均聲能密度自原始值衰變到其百萬分之一所需要的時間（或聲能密度衰減60dB所需要的時間）。

回聲  echo：大小和時差都大到足以能和直達聲區別開來的反射聲或由于其他原因反回的聲。

顫動回聲  fiutter echo：同一聲源原始脈沖聲引起的一連串緊跟著的反射脈沖聲。

多重回聲  multiple echo：同一聲源所發聲音的一串可分辨的回聲。

吸聲系數 sound absorption coefficient：在給定頻率和條件下，被分界面（表面）或媒質吸收的聲功率，加上經過分界面（墻或間壁等）透射的聲功率所得的總和，與入射聲功率之比。一般其測量條件和頻率應加以說明。

透射等級 Sound transmission class（簡稱“STC”）：從構件隔聲量測定值中推導出的單一值。它提供了構件隔聲特性，便于相互比較。它是美國材料試驗標準（ASTM）中隔聲量的表示值，與國際標準化組織ISO717中的Ia（隔聲指數）相似，但頻率是從125～4000Hz。

空氣聲 air-borne sound：接收室之外的聲音，通過空氣傳至接收室的圍護結構（樓板、墻、門、窗、屋頂），而在接收室內產生的聲音。
